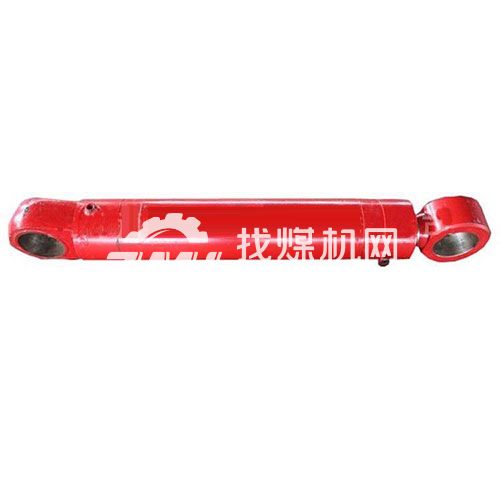

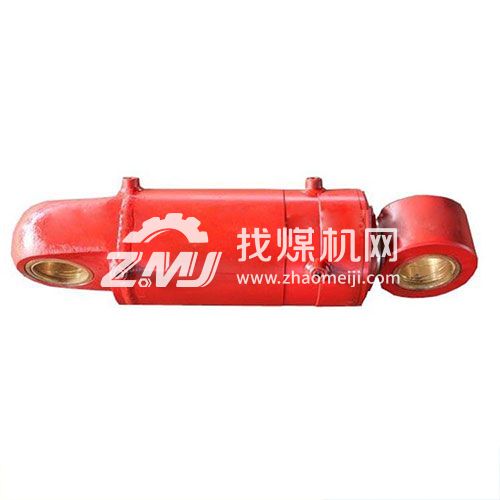

掘進機推進油缸 CB0103B 上海天地科技掘進機配件

　　一種抗沖擊掘進機推進油缸，包括缸體、活塞桿、活塞和缸蓋，活塞桿的伸出端處具有桿端耳環，活塞桿伸入缸體的端部具有伸出活塞外端面的尾部凸臺。本實用新型在活塞桿設有尾部凸臺，超出活塞底面，當活塞完全縮回時，活塞不再會撞擊缸底，桿端耳環通過活塞桿傳導的扭力轉化為活塞桿尾端與缸底的撞擊和擠壓，對活塞的緊固沒有直接影響;當活塞桿完全伸出時，油缸中增加的限位隔套分散了活塞與缸蓋的撞擊和擠壓，對活塞的緊固影響降低;另外在活塞與活塞桿之間增加的活塞防轉鍵也阻止了活塞轉動，不會給活塞緊固螺栓增加額外的剪切力;在各種極為惡劣的沖擊載荷使用條件下，提高可靠性，有利于延長油缸的使用壽命。

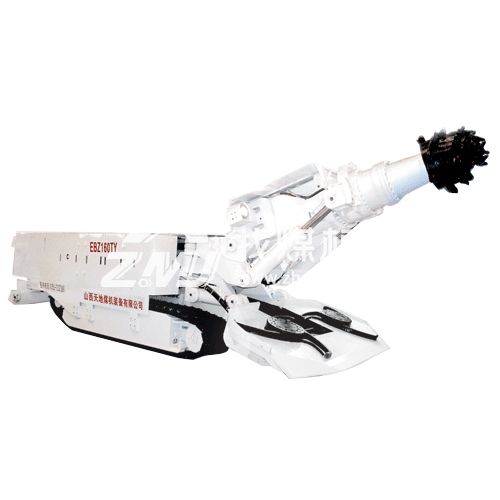

　　EBZ160型掘進機：該機型榮獲2007中國煤炭工業協會科學技術進步二等獎

　　該機是我國第一臺采用變量液壓系統的懸臂式掘進機，也是目前國內唯一采用恒功率雙速截割技術的懸臂式掘進機，主要是為煤礦綜采工作面采準巷道掘進服務的機械設備，適用于半煤巖巷道的掘進，也適用于條件類似的其它礦山及工程巷道的掘進。

　　技術特點:

　　1.該機首次采用恒功率雙速截割技術，高低速可方便切換，截割效率高

　　2.液壓系統采用了帶負載敏感控制的恒功率變量泵及比例多路換向閥等新元部件，使液壓系統效率大幅提高;

　　3.首次將我國掘進機的工作壓力由16MPa提高到23MPa，并能可靠運行，在系統功率基本不變的前提下，有效的提高了液壓系統的過載能力，大幅提高了掘進機的整機性能;

　　4.實現了行走0～15m/min的無級調速，行走速度可隨負變化而自動調節，從而實現了掘進機

　　的鉆進牽引力隨負載的同步變化，同時也大幅提高了機器的調動效率

　　5.電控箱采用快開門設計，并具備齊全的保護和故障診斷;

　　6.電氣系統配有5.7寸大屏幕漢顯顯示屏，對掘進機關鍵零部件實時監控;

　　7.該機有標準型和低矮型兩種不同配置供選擇。

       EBZ160型掘進機主要技術參數：
