風筒風量開關傳感器 礦用 風筒壓力傳感器

風筒風量開關傳感器使用說明書（以下簡稱傳感器）是一種允許在煤礦井下正常使用的礦用本質安全型設備，主要監視風門開/閉的狀態，并將對應的狀態轉換成電信號，提供給分站采集。

2適應的環境條件
      a)環境溫度：0℃～＋40℃；
      b)平均相對濕度：不大于98%（＋25℃）；
      c)大氣壓力：80kPa～116kPa；
      d)無顯著振動和沖擊的場合；
      e)煤礦井下有甲烷爆炸性混合物但無破壞絕緣和腐蝕性氣體的場合。

3技術參數
      3.1防爆型式
      礦用本質安全型，防爆標志為“ExibⅠMb”。
      3.2供電電源
      a）工作電壓：直流9V~24V；
      b）工作電流：≤15mA。
      3.3輸出信號(出廠時只有一種)
      3.3.1RS485信號
       a）半雙工通信方式，信號速率為2400bps；
       b)大傳輸距離：2km（使用MHYV煤礦用阻燃電纜，其單芯截面積為1.5mm2）；
       c)工作電壓峰峰值：2V~12V。
      3.3.2無源觸點信號
      a）導通時電阻不大于1Ω，截止時不小于1MΩ；
      b）大耐壓：直流28V；
      c)大允許通過電流：100mA。
      3.3.3電流信號
      a）電流類型：1mA/5mA、0mA/5mA、5mA/10mA、0mA/10mA（對應風筒的無風/有風狀態）；
      b)信號范圍：0mA時，≤0.05mA；1mA時，1mA～1.4mA；5mA時，4.5mA～5.5mA；10mA時，9mA～11mA；
       c)負載能力：≥1kΩ（10mA時，≥500Ω）。
       3.4動作距離：30mm~90mm；復位距離：40mm~100mm。
       3.5指示功能
        顯示窗口的發光指示燈含義如下表1：
        表1指示燈功能表

4外形尺寸及重量

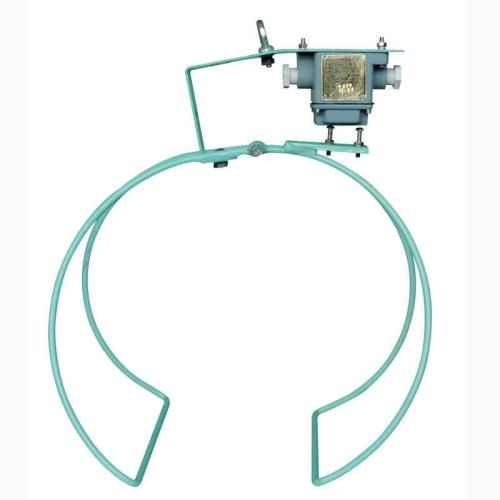

       a)外形尺寸（如圖1，長×寬×高）:60mm×50mm×36mm；
       b)抱箍直徑：765mm；
       c)重量：約2kg。

5安裝
       將風筒抱箍套在風筒的外面,使觸發磁鐵和傳感器處于合適的相互位置并固定。然后轉動抱箍，確認傳感器可靠后,將輸出信號線接入分站。用戶應定期檢查抱箍軸的活動情況，以確保抱箍能正常開合。
