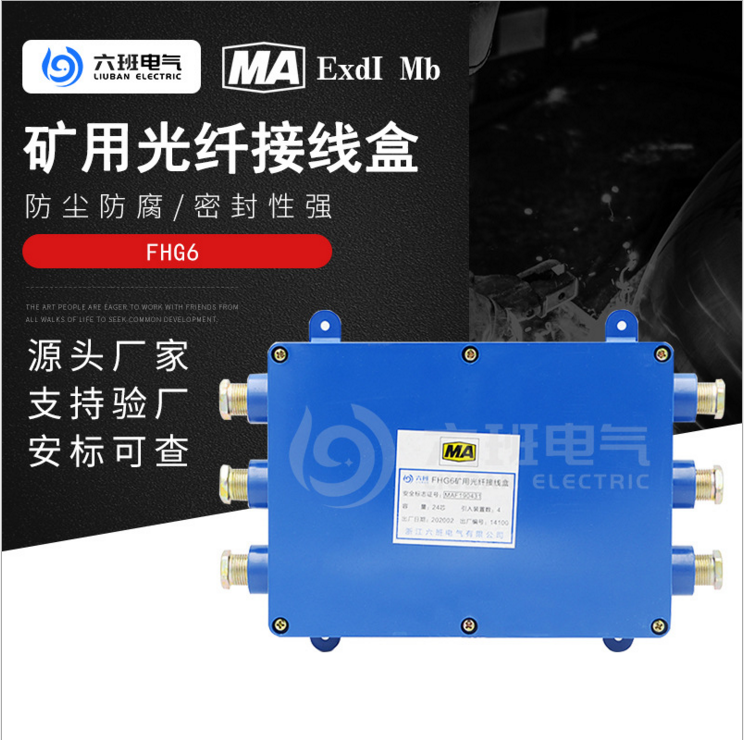

、概述 1、范圍 本標準規定了 FHG 系列礦用光纖接線盒（以下簡稱：接線盒）的產品分類、技術要求、試驗方法、 檢驗規則、標志。 本標準適用于 FHG4、FHG6 接線盒，該接線盒主要用于煤礦井下連接傳輸信號的光纖接線，以延 續光信號的傳輸。 2、產品特點； 1）接線盒體積小，重量輕，便于攜帶，安裝方便； 2）防護性能高，可在具有輕微振動和滴水的環境中使用； 3）屬于完全的本質安全型電氣設備，使用安全。 3、型號含義 4、使用環境條件； a.環境溫度：0℃～+40℃ b.相對濕度：≤95%RH（25℃） c.大氣壓力：80～110kPa d.貯存溫度：-40℃～+60℃ e.適宜在空氣含有爆炸性氣體混合物、無滴水、無強烈振動的場所使用。 5、防爆類型：礦用本質安全型，防爆標志為：“Ex ib I Mb”。 二、結構特征 1.緊固件應有防止自動松脫的措施。 2.金屬零部件必須進行防銹、防蝕處理。 三、主要技術參數  型號 光纜進出通道 （ 個 ） 光纖接線芯數 （ 條 ） 外形尺寸 （ mm ） 重量 （ kg ） FHG4 4 12 292×170×77 1.4 FHG6 6 24 292×170×77 1.5- 3 - 四、使用 1、接線盒為多個喇叭嘴，可任選一個作為輸入電纜進線嘴，其它兩個作為輸出電纜進線嘴，一般使用 四芯電纜。 2、連接電纜芯線時，對電纜每根芯線傳輸信號的類別（電源＋、電源－、信號＋、接零端）必須分別 對應，不得接錯。 3、電纜進入喇叭嘴時必須裝入密封圈、墊圈，電纜芯線連接可靠后，必須扭動喇叭嘴，擠壓密封圈， 壓緊電纜橡套。 4、本接線盒喇叭嘴必須使用礦用阻燃橡套信號傳輸電纜。 五、維護與保養 1、應經常打掃接線盒表面的灰塵和污物。 2、使用中應避免對接線盒的強列沖擊和碰撞。  六、 運輸、貯存  1 接線盒包裝適用于汽車、火車、輪船等運輸工具。 2 接線盒應放于干燥、清潔、無腐蝕性氣體的房間中。 3 貯存溫度為：-40～＋60℃。 七、開箱及檢查  用戶收到本接線盒后應由專人進行開箱檢查，首先檢查包裝箱是否完好，然后打開包裝箱，按裝箱 單清點技術文件和配套產品及配件是否齊全，并應進行登記，若有不符應按規定程序及時辦理有關補貨、 索賠等手續。 驗貨完畢,若有質量問題,應及時與供貨單位聯系。 八、售后服務 1 在用戶遵守產品的保管、安裝、使用和運輸規定的情況下，自發貨之日起，一年內因產品制造質量 問題而發生損壞、不能工作，我公司無償為用戶更換零部件和維修本產品。 2 終生提供零配件和產品維修服務。 3 免費提供技術咨詢和技術培訓。 4 高素質的服務隊伍，堅持售前、售中、售后“三服務原則”。售后服務熱線 24 小時值守， 8 小時回 復用戶，熱線電話：023-67947888 九、成套性  1 接線盒 1 個 2 說明書 1 份 3 裝箱單 1 份 4 合格證 1 份 十、接線盒資質證編號 1）安全標志編號： 2）防爆合格證編號： 公司名稱：浙江六班電氣有限公司  公司地址：浙江省溫州市樂清市柳市鎮捷達路 332-356 號 聯系電話：0577-62685577 郵政編碼：325600
