KTL138-J型基地臺

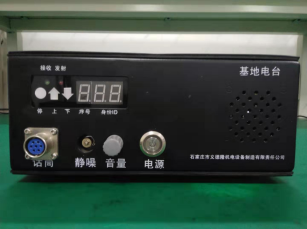

1.2.1 KTL138-J型基地臺（如圖）

KTL138-J礦用本安型基地臺是礦用無線電漏泄通信系統中的專用設備，

適用煤礦井下，完成接收和發射無線電信號的作用，

也可作陸地移動通信控制站總調度值班人員使用，組成小型通信網.(以下簡稱基地臺)。

基地臺是漏泄通信系統的主機，設在基地站，由值班人員操縱。

可以和手持機通話，或轉接兩個手持機之間的通話?；嘏_還具有打點及急停功能。

基地臺根據不同工作頻段分為三個信道，用戶可根據需要自行選擇。

性能參數:

頻率設置： I信道收信80.05MHz， 發信59.35MHz。

           II信道收信80.40MHz， 發信59.70MHz。

           Ⅲ信道收信80.75MHz， 發信60.05MHz。

 工作方式：FM調頻制、異頻雙工或異頻單工工作。

標準工作電壓：DC12V±0.5V,由KDW127 18礦用澆封兼本安型直流穩壓電源供給。

天線阻抗：75Ω。

耗電流：雙工工作時≤400mA（收信額定功率），守候≤100mA。

發射功率：200-800mW。

音頻輸出功率：小于等于1W。

射頻端口阻抗：75Ω。

功能介紹：

1、基地臺與手持機之間可相互通話；

2、基地臺具有自動中繼轉信功能，通過基地臺轉接，手持機之間可以互相通話。

3、基地臺可以接收手持機發出的打點信號，并顯示相應打點狀態。

4、基地臺可以顯示打點用戶的身份碼，可以進行信源追溯。

5、基地臺具有查詢10次打點信號的功能。

6、手持機發送急停信號，基臺接收后，輸出急?？刂菩盘枺ɡ^電器觸點通斷信號）?；嘏_收到急停信號時，紅色圓燈、黃色箭頭和綠色箭頭同時閃爍，基地臺斷電重新開機后恢復到正常狀態，或者10秒后發急停信號的用戶通過發停車指令恢復基地臺的工作狀態。

7、失電保護功能，掉電時，基地臺的對外控制接口處于急停狀態。

8、閉鎖功能，基地臺接收手機不同的打點信號，輸出相應的無源通斷觸點，可以與無極繩絞車電控裝置對應的接口相連，可以作為閉鎖控制信號，控制絞車的運行狀態。
