DSJ100/120/2×315型帶式輸送機用途、特點、使用范圍

    可伸縮順槽式帶式輸送機是以輸送帶作牽引構件的連續輸送設備，主要適用于煤礦井下綜合機械化采煤工作面的運輸，也適用于露天煤礦、選煤、隧洞等多種工作場合，輸送煤炭、石料等此種帶式輸送機具有運量大，結構穩固，使用維護方便等特點，便于實現運輸系統的自動化控制。

    1、輸送物料的松散密度為1000kg/m3。

    2、工作環境溫度，一般為-36°~+40℃，對于有特殊要求的工作場所，如高原、高溫、寒冷、防爆、阻燃、防腐蝕、耐酸堿、防水等條件，應采取相應的防護措施。

    3、可伸縮順槽式帶式輸送機根據現場條件進行設計，形式多樣。

    4、本系列產品能滿足水平、提升、下運等條件。也可采用帶凸弧段，凹弧段與直線段組合的輸送形式

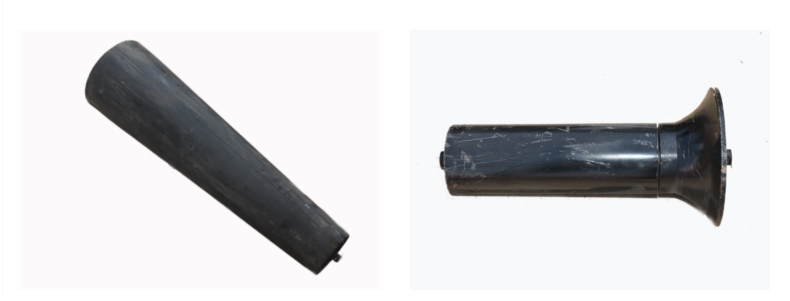

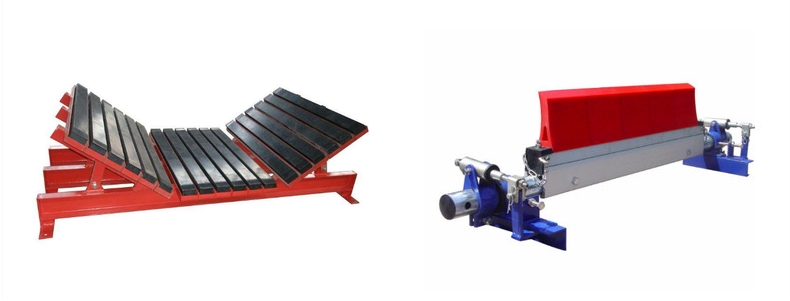

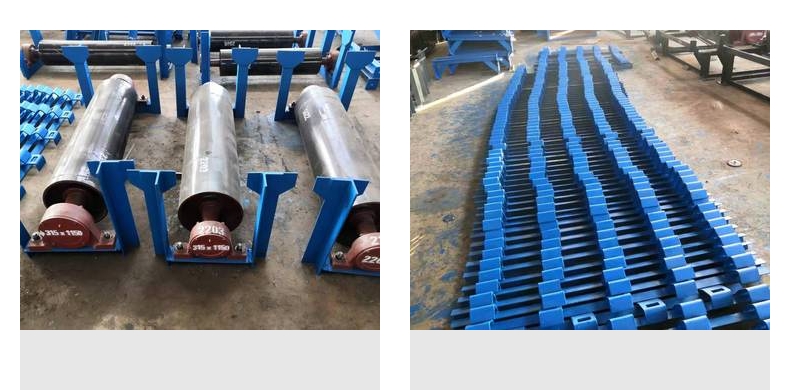

    DSJ100/120/2×315型皮帶機整機由以下主要部件組成：輸送帶、中間架、支腿、機頭傳動裝置、各類滾筒（驅動滾筒、卸載滾筒、改向滾筒）、機尾裝置、托輥、拉緊裝置、儲帶倉架、清掃器等。

    DSJ100/120/2×315可伸縮皮帶機具有儲帶裝置。儲帶裝置包括儲帶轉向架、儲帶倉架、支撐小車、張緊小車等儲帶轉向架、儲帶倉架主要為焊接結構，彼此用螺栓連接。架子的上部安裝槽形托輥和倉內安裝平托輥，以支撐物料和膠帶，在貯帶倉架內兩條軌道，供張緊車和支撐小車行走。本機共配置9節貯帶倉架，貯帶長度不小于100米。

    支撐小車用于支撐貯藏部分的膠帶，使其懸垂度不致過大張緊小車由車架、車輪、滑輪組和改向滾筒等組成。通過鋼繩牽引在軌道上行走，從而達到儲進或放出膠帶的作用，亦使膠帶得到適當?shù)膹埦o度。為防止張緊車掉軌，在張緊小車上裝有八個防掉軌用的內、外止爬鉤。

    DSJ100皮帶機的安裝

    安裝順序般順序為：劃中心線------安裝機架（頭部------縱梁------支腿------尾架）。

    安裝下托輥及改向滾筒------輸送帶鋪設在下輥上------安裝上托輥------拉緊裝置，傳動滾筒和驅動裝置------輸送帶繞過頭尾滾筒------輸送帶接頭------安裝清掃器，導料槽及護罩等輔助裝置。

    驅動裝置安裝在鋼結構平臺上時，應按下述要求進行：

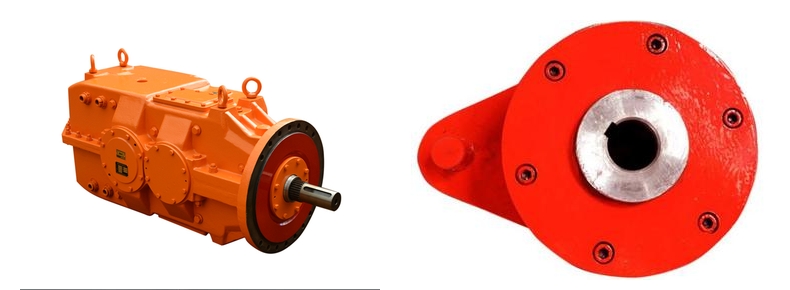

    1）對于體積較大，重量大而不易運輸?shù)尿?qū)動裝置，按部件現場進行組裝并按各自的使用說明書（電機，減速器，制動器，液力偶合器，聯軸器等）進行去污、清洗、清點安裝調試。

    2）按總圖核對基礎的位置尺寸，平面精度及其它要求。

    3）由部件在現場組裝的驅動單元，首先將機架放在規定位置上。

    4）安裝順序，電機、減速器軸伸上的聯接件首先裝配一一裝減速器一一裝電動機。各組件的地腳可用金屬墊片進行高度調整，每處不得超過三片。
